高速SMT貼標機
- 產品名稱：高速SMT貼標機
- 產品分類：貼標機
- 瀏覽次數：177025次
- 更新時間：2016/5/23 14:32:02
- 咨詢熱線：133-6065-4218

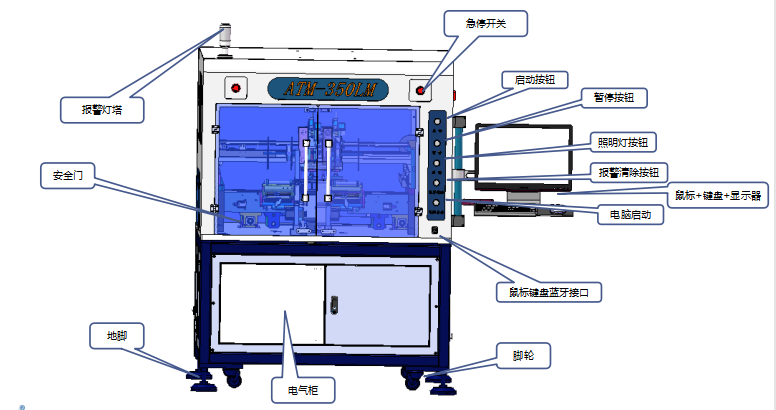

高速SMT貼標機型號：ATM-350LM
高速SMT貼標機配置
兩個貼裝頭；
兩把Feeder
高速SMT貼標機功能
◎高速SMT貼標機適用于SMT行業各種需要貼標簽、背膠、不干膠的線路板
◎高速SMT貼標機提高SMT線上貼標機產能
◎高速SMT貼標機大幅減少操作人員貼標錯誤率
◎高速SMT貼標機使SMT生產線更加流暢、更有效率 貼完后可現實掃描讀取標簽信息并同MES系統對接反饋數據
高速SMT貼標機硬件優勢
X/Y采用直線電機，速度和穩定性更高
供料飛達：
1. 可以適應底紙最大寬度110mm；
2. 飛達剝料組件采用精密步進驅動及高精度光纖定控制剝料穩定型及剝料精度，并包含底紙真空吸附結構確保出料穩定
頭部視覺：采用德國The Imaging Source 相機確保頭部圖像的清晰度及頭部mark點的補償值。
伺服電機：Z軸和R軸采用伺服電機以確保吸頭高速度及高精度運行，確保貼料的速度及精度
吸嘴：類似于SMT貼片機結構，采用快拆式結構，方便更換機種的不同吸嘴；吸嘴內部帶緩沖彈簧確保貼料壓力穩定

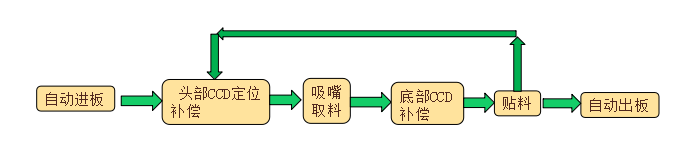

高速SMT貼標機工作流程
高速SMT貼標機技術參數
|
項目 |
規格說明 |
備注 |
|
機器型號 |
ATM-350LM（直線電機） |
|
|
PCB尺寸 |
Max:350mm(L)*350mm(W)*5mm(H) Min:50mm(L)*50mm(W)*0.6mm(H) |
|
|
PCB流向 |
從左到右 |
|
|
標簽尺寸 |
Max:45mm*30mm Min:3mm*3mm |
|
|
貼裝速度 |
Max:1.1 s/pcs |
標準物料測試 |
|
重復精度 |
±0.075mm |
|
|
線路板厚度 |
0.6～5.0mm |
|
|
飛達底紙寬度 |
70mm |
|
|
吸嘴數量 |
2個 |
|
|
飛達數量 |
2把 |
|
|
Z軸行程 |
0-30mm |
|
|
視覺CCD系統 |
2套 |
|
|
Badmark功能 |
有 |
|
|
MES系統 |
特殊配置（可選配） |
|
|
信號界面 |
標準SMEMA |
|
