電池貼絕緣片設備
- 產品名稱：電池貼絕緣片設備
- 產品分類：貼背膠機
- 瀏覽次數：176990次
- 更新時間：2016/5/17 16:51:31
- 咨詢熱線：133-6065-4218
設備名稱：全自動18650電池貼絕緣片設備
型號：ATM-B18
電池貼絕緣片設備簡介
電池貼絕緣片設備適用于整盒18650的電池生產；
1個人即可完成操作，人工將整合電池放入到設備內部，貼合前可以同事容納三盒電池待貼裝，提升人員參與的靈活性；
電池貼絕緣片設備兼容38PCS、50PCS、100PCS三種規格電池盒生產；調節方便，三種電池規格通過快速插拔進行切換，硬件上標識三種不同的規格標識，方便作業；
電池盒在貼絕緣圈過程中，結構上帶有夾緊功能，防止電池在盒內左右晃動；
電池貼絕緣片設備配備有上下兩套CCD檢測系統，用于貼絕緣圈精準貼裝；
標簽料帶定位準確，使用完后自動報警提示；
收料端貼完絕緣圈后整盒滑至客戶桌面上，人工收料；
電池貼絕緣片設備整機移動式設備，安裝有腳輪+防振腳撐，方便移動設備及確保機器穩定可靠。

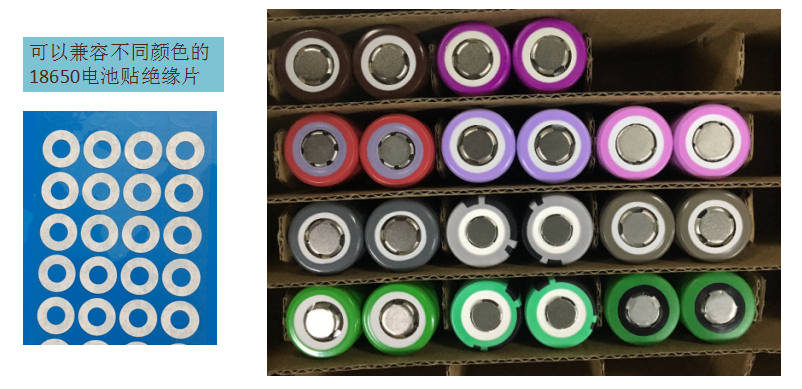

電池貼絕緣片設備產品案例展示
電池貼絕緣片設備功能特點
飛達撥料組件采用精密步進驅動及高精度光纖定控制剝料穩定型及剝料精度，并包含底紙真空吸附結構確保出料穩定。
伺服電機：Z軸采用伺服電機以確保吸頭高速度及高精度運行，確保貼料的速度及精度
頭部視覺：采用德國The Imaging Source 相機確保頭部圖像的清晰度及頭部mark點的補償值。
吸嘴：兩個自嘴，采用快拆式結構，方面更換機種的不同吸嘴
電池盒加緊機構兼容30、48、100三種數量的盒子，X/Y方向加緊機構調節設計簡單方便，相對應接口標識對應產品特征方便識別，采用插銷方式固定方便人員操作，切換不同產品，三分鐘內即可完成換線動作。

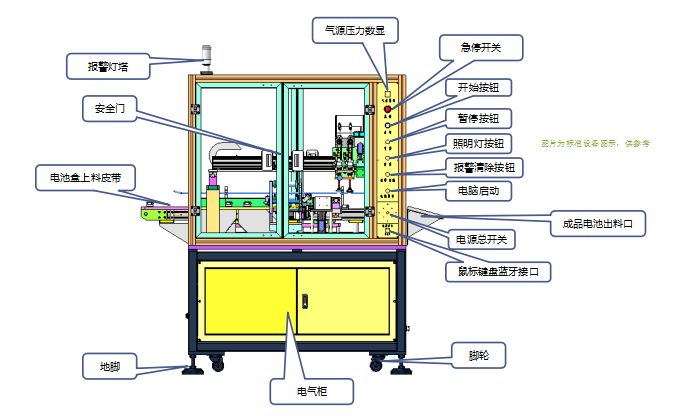

電池貼絕緣片設備外觀說明
電池貼絕緣片設備技術參數
|
項目 |
規格說明 |
備注 |
|
設備貼裝精度（X/Y） |
±0.25mm |
|
|
生產效率(UPH) |
1.5s/pcs |
不含上下料 |
|
輔料尺寸mm |
Max：Φ 30mm Min：Φ 5mm |
圓形 |
|
FEEDER(供料寬度）寬度 |
≦80mm |
|
|
FEEDER(供料器）數量 |
1把 |
|
|
吸嘴數量 |
2pcs |
|
|
電池盒 |
兼容30PCS、48PCS、100PCS |
根據客戶電池盒實際尺寸訂制夾料機構 |
|
X/Y軸模組 |
封閉式 |
|
|
上下料 |
人工放、收電池 |
|
|
設備尺寸 |
≈L1700mm*W1450mm*H1800mm |
|
|
氣壓 |
壓力：0.5-0.7MPa |
|
|
氣流量 |
200L/min （干燥） |
|
