秦泰盛高效智能高端背膠自動貼裝機ATM-350C
- 產品名稱：秦泰盛高效智能高端背膠自動貼裝機ATM-350C
- 產品分類：貼背膠機
- 瀏覽次數：136次
- 更新時間：2022/10/7 17:05:30
- 咨詢熱線：133-6065-4218

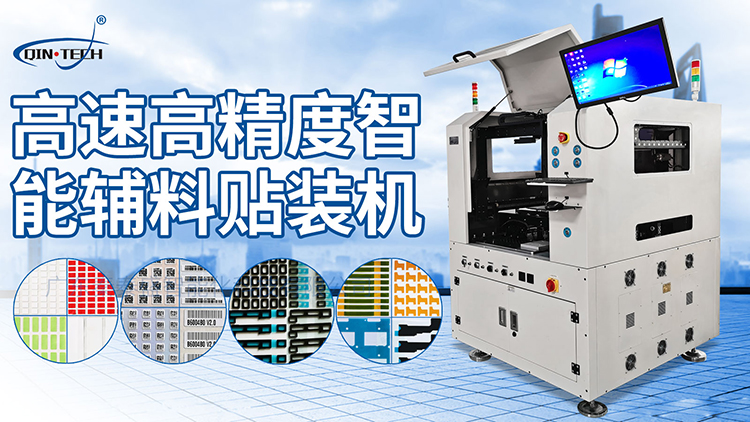

秦泰盛高效智能高端背膠自動貼裝機ATM-350C
型號：ATM-350C
配置： 兩個貼裝頭； 最多可掛四把feeder
高效智能高端背膠自動貼裝機功能：
1、適用于SMT行業各種需要貼標簽、背膠、不干膠的線路板；
2、提高SMT線上貼標機產能；
3、大幅減少操作人員貼標錯誤率；
4、使SMT生產線更加流暢、更有效率 貼完后可現實掃描讀取標簽信息并同MES系統對接反饋數據。
高效智能高端背膠自動貼裝機生產成功案例（部分展示）：
高效智能高端背膠自動貼裝機硬件說明：
高效智能高端背膠自動貼裝機硬件優勢：
X/Y電機采用美國進口科爾摩根直線電機、THK線性模塊，高精度CCD及配套軟件充分保證機臺的高速運行時的精度及使用穩定性；
整機機架一體鑄件式加工，超高穩定性、應用靈活、工業控制系統；
標配用頭部高清CCD進行讀碼，特殊情況亦可根據客戶需求使用專用的條形碼掃描器進行讀碼 ；
T軸定位貼裝物料：
T軸CCD：
配備行業內少有的T軸CCD，機器運行的同時可對 Feeder出來的料進行定位。
優勢：
針對大尺寸及超小尺寸（3*3mm）物料進行定位，可保證吸嘴每次都能取到物料正中心，為貼裝精度及取料成功率提供了很好的穩定性。
高效智能高端背膠自動貼裝機軟件說明：
定位：
CCD識別標準mark點定位；
1.頭部相機對產品進行精準定位，確保貼合坐標準確性及穩定性。
2.底部相機對貼合物料進行輪廓定位，確保精準穩定。
3.貼合完成可勾選是否讀取二維碼上傳MES系統。
高效智能高端背膠自動貼裝機MES系統設置：
目前貼附設備有兩個方面的發展：
（1）.單純的高速和高精度貼裝：主要應用行業是手機、平板、筆記本等3C產品PCB硬板、FPC軟板上、手機或平板中框外殼、屏幕等貼裝各種規格的背膠及輔料。
（2）輔料的種類有：防水軟墊、導電泡棉、導熱硅膠、銅箔片、帶膠導電布、高溫膠紙、雙面膠、PET、鋼片、FR-4等輔料。
高效智能高端背膠自動貼裝機技術參數：
| 項目 | 規格 |
| 機器型號 | ATM-350C |
| PCB尺寸 | Max:350mm*450mm Min:50mm*50mm |
| PCB流向 | 從左到右&從右到左（可軟件切換） |
| 打印標簽尺寸 | Max:85mm*85mm Min:2mm*2mm |
| 貼裝速度 | 0.9s/pcs |
| 重復精度 | ±0.1mm |
| 線路板厚度 | 0.5～3.0mm |
| 電源規格 | 三相/380V/50Hz |
| Z軸行程 | 0-27mm |
| U轉角范圍 | 0～360° |
| 氣源規格 | ＞0.6Mp |
| 電源功率 | 3.8KW |
| 主機結構尺寸 | 1150*1320*1880mm |
| MES系統 | 特殊配置（可選配） |
| 信號界面 |
標準SMEMA |
